 Antena dipol na 80m z balunem prądowym.
|
|
| SQ8TWP |
Dodany dnia 01-12-2009 15:47
|
 Imię: Tomek Skąd: Chełm QTH Locator: KO11RC Postów: 56 Data rejestracji: 03.04.09 |

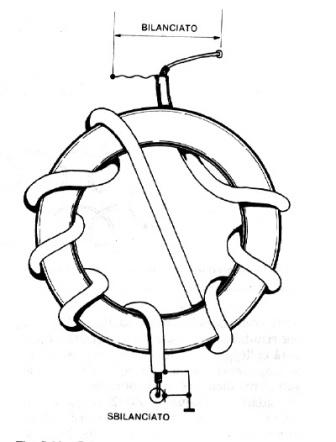

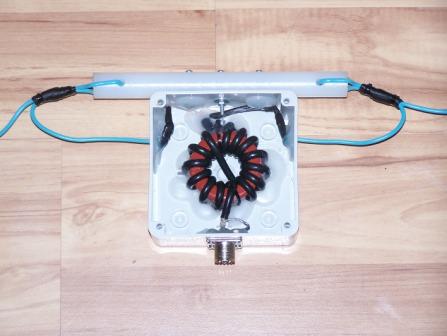

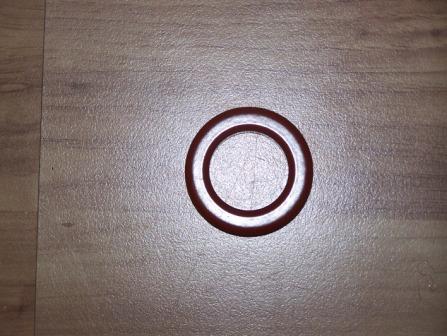

Ostatnio w rozmowie z Andrzejem SQ8ISS poruszyłem temat balunów. Powiedziałem, że do swoich anten drutowych stosuję zazwyczaj balun 1:1 nawinięty trzema odcinkami drutu miedzianego pokrytego lakierem. Andrzej powiedział, że też używał takich balunów lecz ostatnio stosuje baluny prądowe tzw. "choke balun". W związku z tym że w dniu 5.12.2009 r. planuję wspólnie z kolegami trochę poprzestawiać anteny w swoim QTH i między innymi zmienić antenę na 80m postanowiłem zainteresować się tym tematem i wykonać taki balun. W internecie na temat balunów prądowych można znaleźć bardzo dużo informacji, na jednej ze stron znalazłem przykład wykonania takiego baluna na rdzeniu. Idąc za powyższym przykładem na rdzeniu amidon t-200 wykonałem taki balun.   Wstępne pomiary są bardzo zadowalające SWR samego baluna nie przekracza w zakresie 1,8 do 30 MHz 1,20 a w interesującym mnie osoboście wycinku pasma czyli 3,5-3,8 MHz SWR jest na poziomie 1,09. Obecnie antena czyli najzwyklejszy dipol (z najlepszej na świecie linki czyli niebieskiej zainteresowani będą wiedzieli o co chodzi hi) 2 razy 19,5m leży w domu i czeka na usytuowanie na dachu czyli do soboty. Pomiary były realizowane za pomocą MAX6. Jak tylko antena znajdzie się na dachu zostanie zmierzona a wyniki w formie wykresów zamieszczę na forum. Pozdrawiam Tomek SQ8TWP. Edytowane przez SQ8MXS dnia 15-04-2011 13:29 Tomek SQ8TWP
|
|
|
|
| SQ8HNB |
Dodany dnia 05-12-2009 19:43
|
 Imię: Skąd: Postów: 26 Data rejestracji: 10.05.09 |
na 80 m polecam pierścienie: Rdzeń ferrytowy M2000NM 1-B K45x28x12 produkcji b.ZSRR jeden z Allegrowiczów sprzedaje po przystępnej cenie. Z pomiarów dokonanych przeze mnie domowym sposobem, oraz z eksperymentów z antenami wynika, że są lepsze od "czerwonych" amidonów - oczywiście w paśmie 80m .  |
|
|
|
| SQ8MFM |
Dodany dnia 17-01-2010 12:08
|
|
Imię: Marek Skąd: Cheďż˝m QTH Locator: KO11RC Postów: 73 Data rejestracji: 09.04.09 |
A moje druty niestety musiałem zdjąć i jestem tylko na 2m. Po wczorajszym słońcu i dzisiejszej wietrznej nocy mój maszt prawie się złożył pod ciężarem oblodzonej i oszronionej anteny. Zauważyłem również niebezpiecznie wyglądające poprzeczne pręgi na powierzchni rury i dla bezpieczeństwa zdjąłem całą instalację. Niestety po zdjęciu drutów masz nie wyprostował się zupełnie.  |
|
|
|
